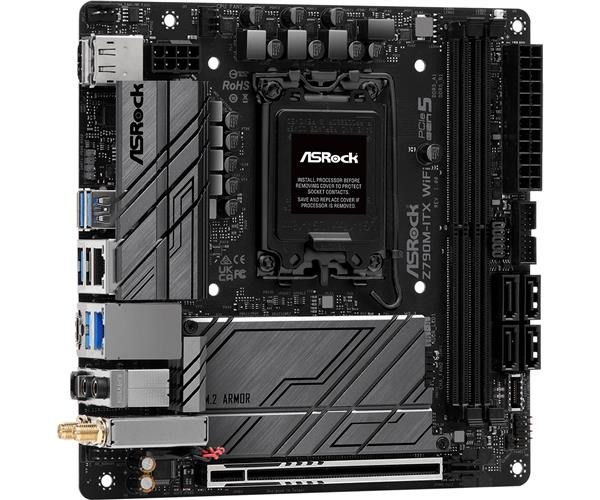

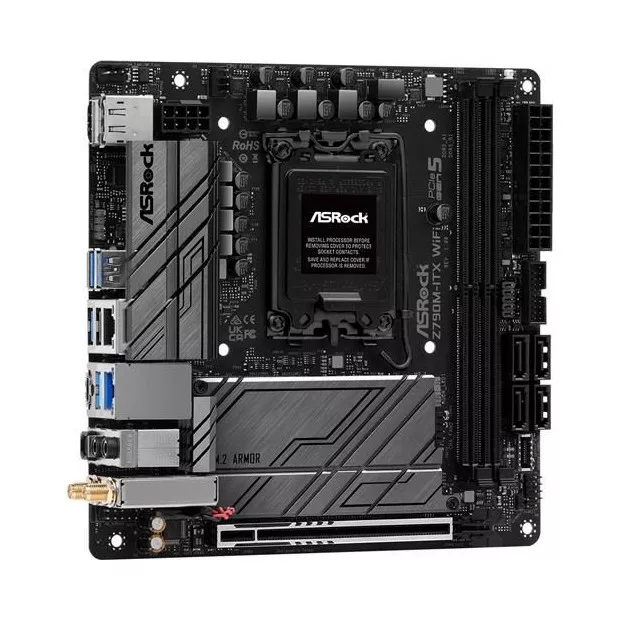

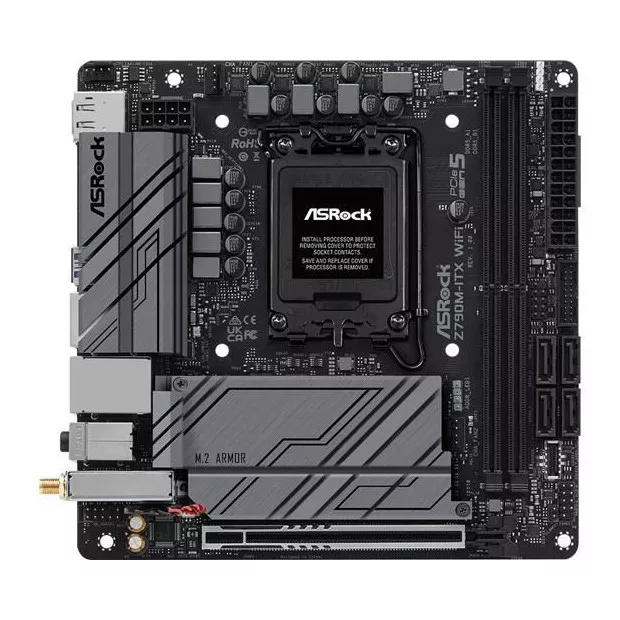

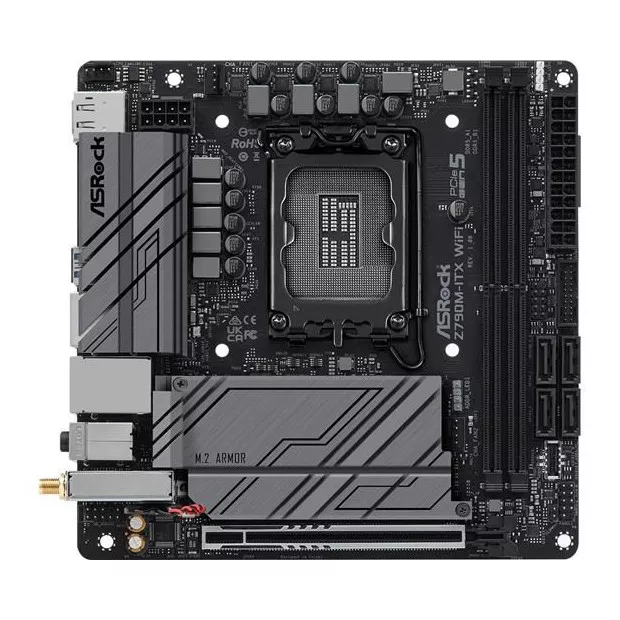

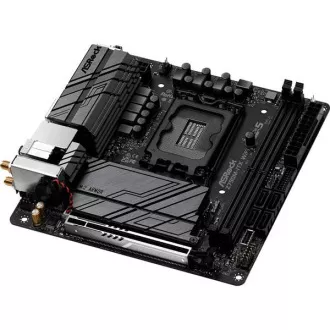

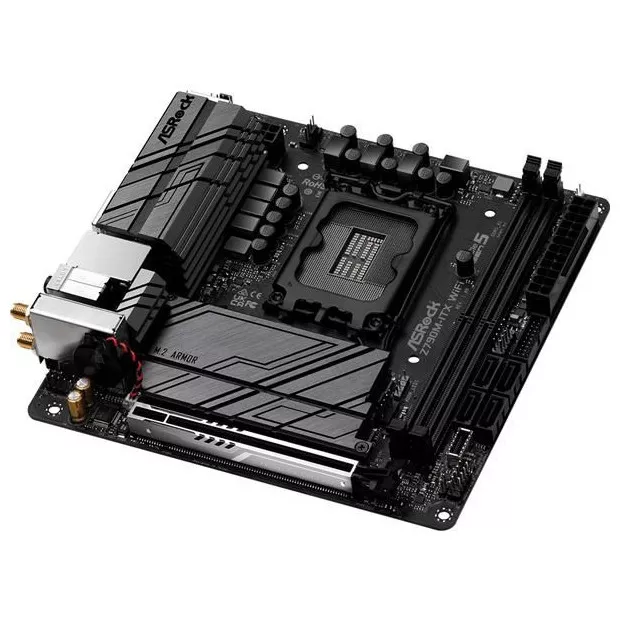

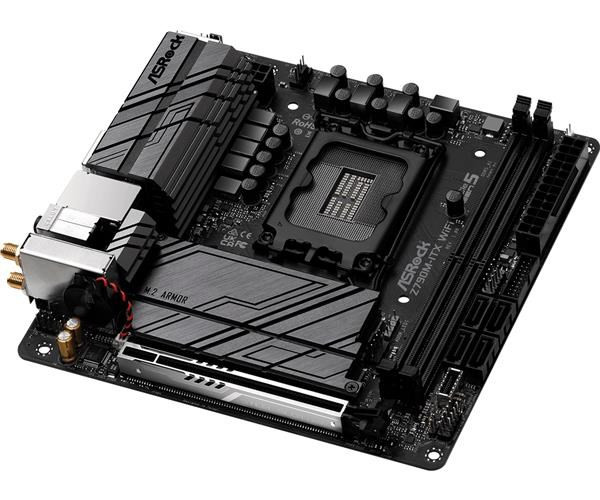

ASRock MB Sc LGA1700 Z790M-ITX WIFI, Intel Z790, 2xDDR5, 1xDP, 1xHDMI, WI-FI, mini-ITX

Opis i parametri

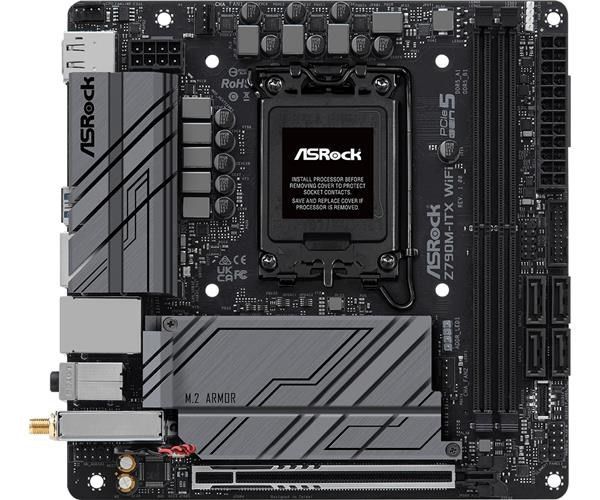

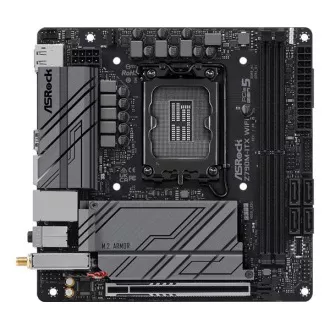

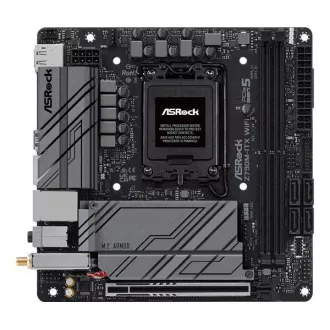

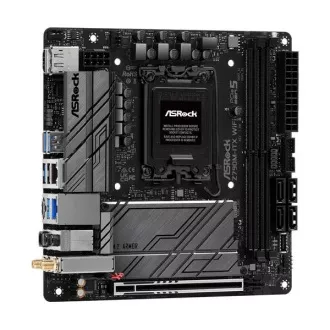

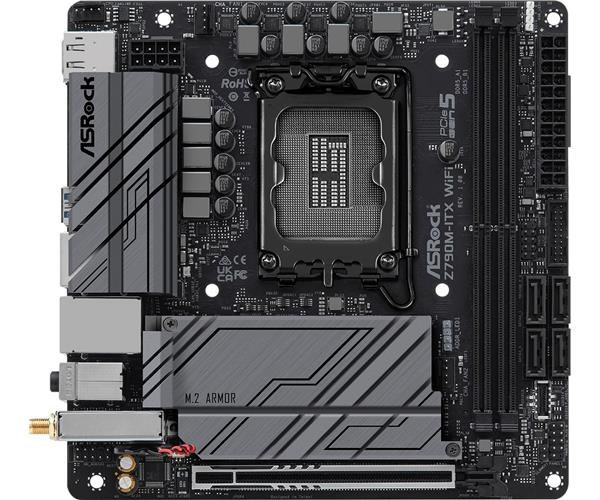

ASRock MB Sc LGA1700 Z790M-ITX WIFI

Broj proizvoda: 4710483941054

Predstavljamo moćnu ASRock MB Sc LGA1700 Z790M-ITX WIFI matičnu ploču koja je opremljena Intel Z790 tehnologijom i podržava 13. i 12. generaciju Intel Core procesora.

Ključna svojstva

• Dizajn 7+1+1 faze napajanja, Dr.MOS za VCore+GT
• 2 x DDR5 DIMM, podrška do 6800+(OC)
• 1 PCIe 5.0 x16
• Grafički izlazi: 1 HDMI, 1 DisplayPort, eDP
• 7.1 CH HD audio (Realtek ALC897 Audio Codec), Nahimic Audio
• 1 Hyper M.2 (PCIe Gen4x4), 1 Hyper M.2 (PCIe Gen4x4 & SATA3), 4 SATA3
• 1 USB 3.2 Gen2x2 Type-C (prednji), 1 USB 3.2 Gen2x2 Type-C (stražnji), 4 USB 3.2 Gen2 Type-A (stražnji), 2 USB 3.2 Gen1 (prednji), 3 USB 2.0 (1 stražnji, 2 prednja) )
• Intel 2.5G LAN, Intel 1G LAN
• 802.11ax Wi-Fi 6E + Bluetooth

Jedinstvena značajka

ASRock MB Sc LGA1700 Z790M-ITX WIFI nudi izvrsnu produktivnost zahvaljujući PCIe Gen5 (Graphic) i Dual Channel DDR5. Odlikuje ga solidan otpor zahvaljujući 7+1+1 Power Phase, 50A Dr.MOS za VCore+GT i kvalitetnim japanskim Nichicon 12K Black Caps kondenzatorima. Osim toga, nudi ultrabrzo povezivanje zahvaljujući 2.5G LAN-u i 802.11ax Wi-Fi 6E modulu i jednostavnom ažuriranju zahvaljujući ASRock Auto Driver Installer-u.

Podrška za procesor

Ova matična ploča podržava 13. i 12. generaciju Intel Core procesora (LGA1700) s Intel Hybrid Technology, Intel Turbo Boost Max 3.0 tehnologijom, Intel Thermal Velocity Boost (TVB) i Intel Adaptive Boost Technology (ABT).

Čipset

ASRock MB Sc LGA1700 Z790M-ITX WIFI opremljen je Intel Z790 čipsetom.

Memorija

Matična ploča podržava tehnologiju dvokanalne DDR5 memorije, 2 x DDR5 DIMM utora i podržava DDR5 non-ECC, memoriju bez međuspremnika do 6800+(OC)*. Maksimalni kapacitet memorije sustava je 64 GB i podržava Intel Extreme Memory Profile (XMP) 3.0.

BIOS

Matična ploča ima 128Mb AMI UEFI Legal BIOS s GUI podrškom.

Grafički dizajn

ASRock MB Sc LGA1700 Z790M-ITX WIFI podržava Intel Xe grafičku arhitekturu (Gen 12) i nudi 1 x eDP 1.4, 1 x HDMI 2.1 TMDS kompatibilan i 1 x DisplayPort 1.4 s DSC (komprimiranim).

Audio

Matična ploča je opremljena sa 7.1 CH HD Audio (Realtek ALC897 Audio Codec) i Nahimic Audio.

KOŠUTA

Matična ploča nudi 1 x 2,5 Gigabit LAN 10/100/1000/2500 Mb/s (Intel I226V) i 1 x Gigabit LAN 10/100/1000 Mb/s (Intel I219V).

Bežična veza

Matična ploča opremljena je 802.11ax Wi-Fi 6E modulom, koji podržava IEEE 802.11a/b/g/n/ac/ax, Dual-Band 2x2 s podrškom za prošireni pojas od 6GHz i MU-MIMO tehnologiju.

Utori

Matična ploča nudi 1 x PCIe 5.0 x16 utor (PCIE1) koji podržava x16 način rada i 1 x okomitu M.2 utičnicu (ključ E) koja podržava tip 2230 WiFi/BT PCIe WiFi modul i Intel CNVio/CNVio2 (Integrirani WiFi/BT).

Skladištenje

Matična ploča nudi 1 x Hyper M.2 utičnicu (M2_1, tipka M) koja podržava način rada tipa 2280 PCIe Gen4x4 (64 Gb/s) i 1 x Hyper M.2 utičnicu (M2_2, tipka M) koja podržava vrstu 2280 SATA3 6.0 Gb /s & PCIe Gen4x4 (64 Gb/s) načini rada i 4 x SATA3 6,0 Gb/s konektora.

RAID

Matična ploča podržava RAID 0, RAID 1, RAID 5 i RAID 10 za SATA uređaje za pohranu i RAID 0, RAID 1 i RAID 5 za M.2 NVMe uređaje za pohranu.

USB

Matična ploča nudi 1 x USB 3.2 Gen2x2 Type-C (stražnji), 1 x USB 3.2 Gen2x2 Type-C (prednji), 4 x USB 3.2 Gen2 Type-A (stražnji), 2 x USB 3.2 Gen1 (prednji), 3 x USB 2.0 (1 stražnji, 2 prednja).

Priključci

Matična ploča je opremljena s 1 x eDP signalnim konektorom, 1 x RGB LED zaglavljem, 1 x adresabilnim LED zaglavljem, 1 x CPU/vodenom pumpom za ventilator konektorom (4-pinski) (Smart Fan Speed Control), 2 x konektorima za ventilator kućišta (4-pinski), 1 x 24-pinski ATX konektor za napajanje, 1 x 8-pinski 12V konektor za napajanje (Hi-Density konektor za napajanje), 1 x audio konektor na prednjoj ploči, 1 x USB 2.0 priključak (podržava 2 USB 2.0 priključka), 1 x USB 3.2 Gen1 priključak (podržava 2 USB 3.2 Gen1 priključka), 1 x USB 3.2 Gen2x2 priključak prednje ploče tipa C (20 Gb/s).

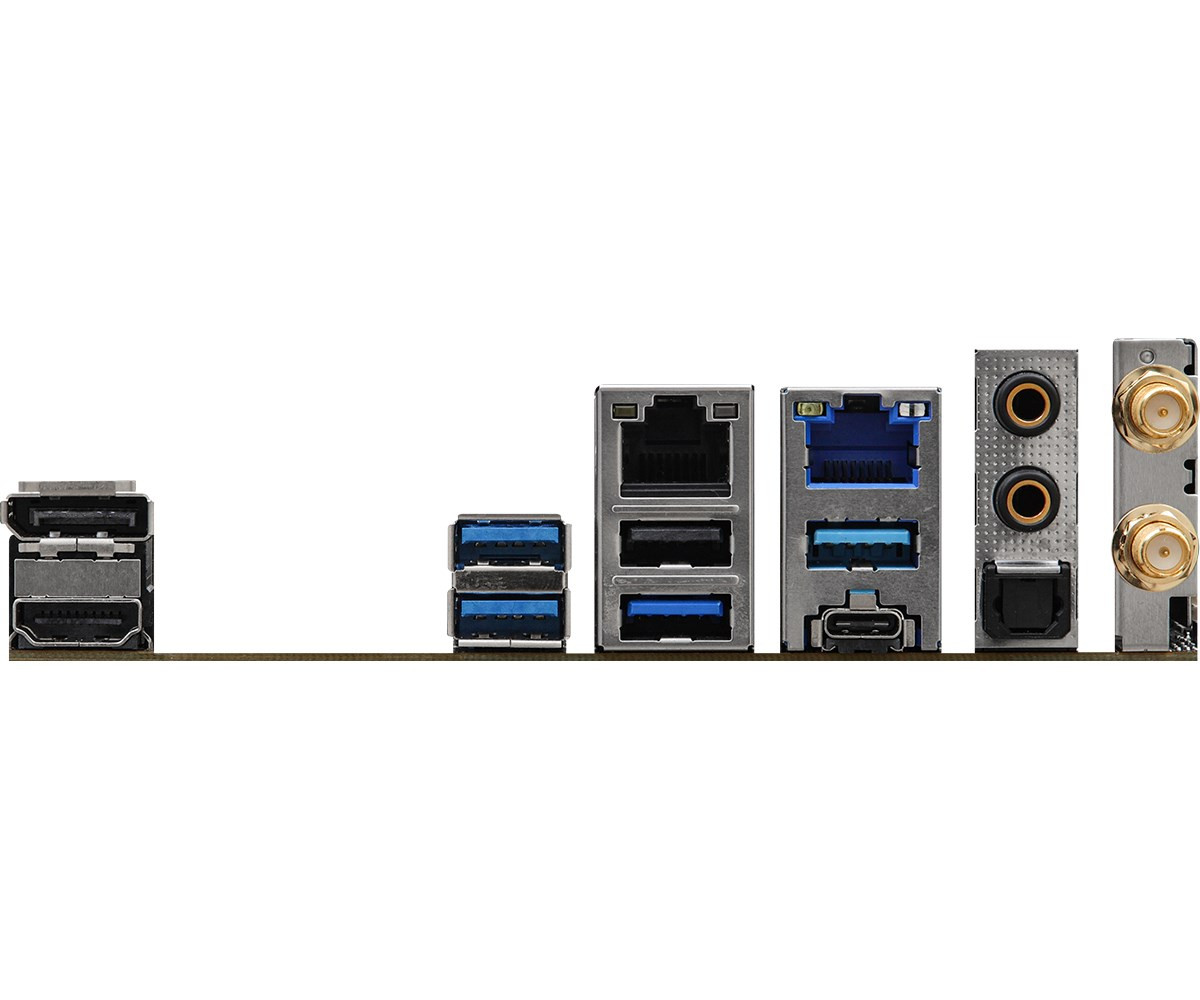

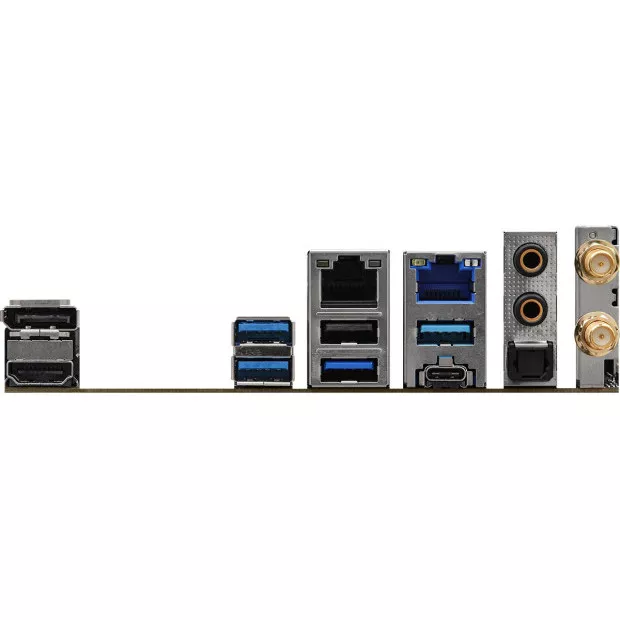

I/O na stražnjoj ploči

Stražnja ploča nudi 2 x antenska priključka, 1 x HDMI priključak, 1 x DisplayPort 1.4, 1 x optički SPDIF izlazni priključak, 4 x USB 3.2 Gen2 Type-A porta (10 Gb/s), 1 x USB 3.2 Gen2x2 Type-C Priključak (20 Gb/s), 1 x USB 2.0 priključak, 2 x RJ-45 LAN priključka, 1 x linijski izlaz (zlatni audio priključak), 1 x ulazni priključak za mikrofon (zlatni audio priključak).

Softver i UEFI

Matična ploča je opremljena ASRock Motherboard Utility (A-Tuning), ASRock Polychrome SYNC, ASRock XFast LAN i ASRock EZ Mode, ASRock Full HD UEFI, ASRock My Favorites in UEFI, ASRock Auto Driver Installer, ASRock Instant Flash, ASRock Easy RAID Installer .

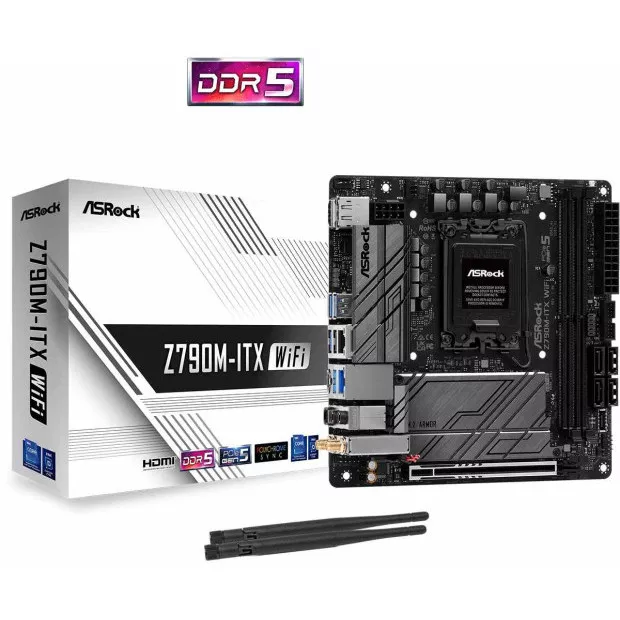

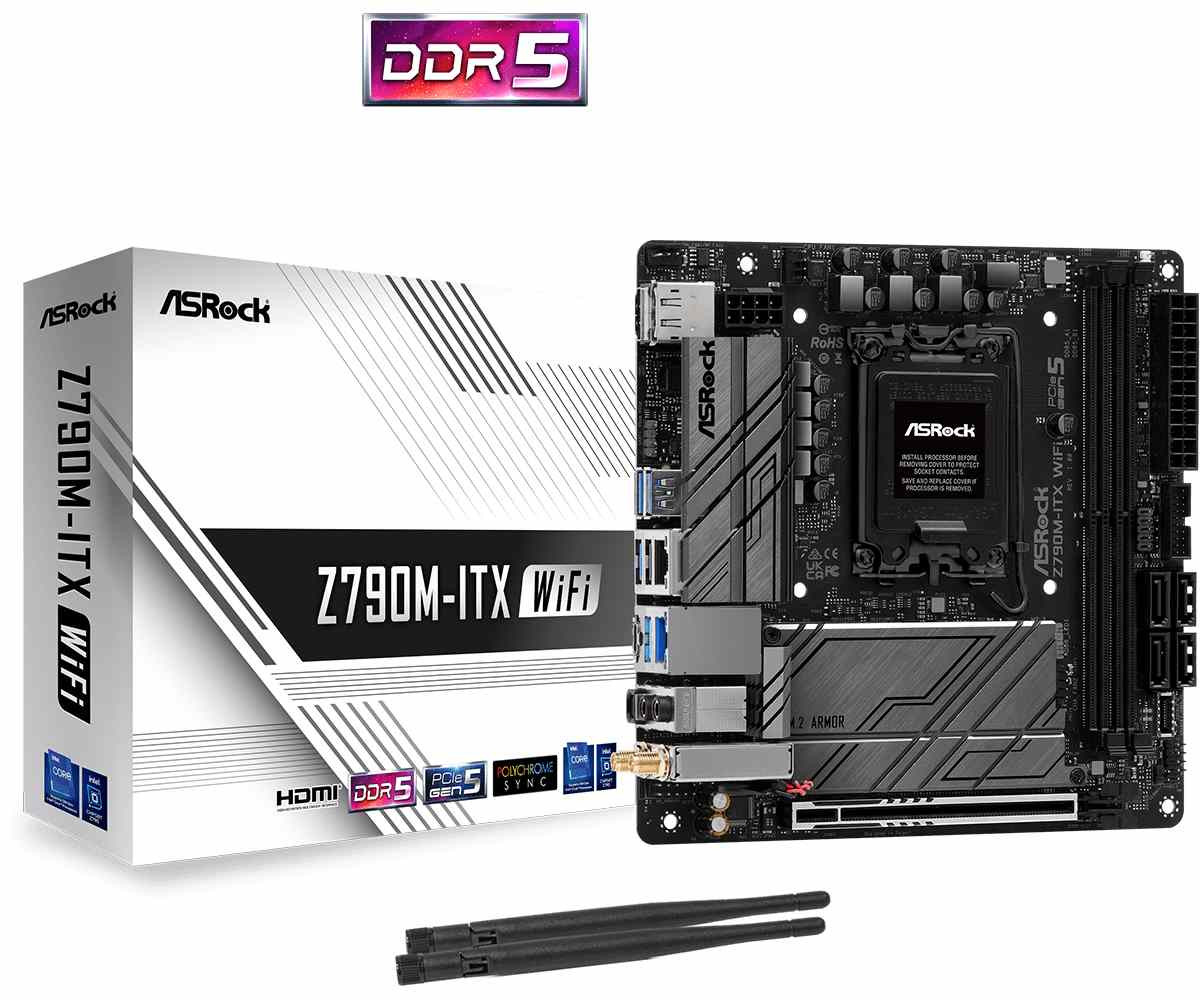

Pribor

Uz matičnu ploču dolazi 1 x korisnički priručnik, 1 x I/O štit, 2 x SATA podatkovni kabel, 2 x ASRock WiFi 2.4/5/6 GHz antene, 2 x vijka za M.2 utičnice.

Format

ASRock MB Sc LGA1700 Z790M-ITX WIFI je u Mini-ITX formatu: 6,7-in x 6,7-in, 17,0 cm x 17,0 cm i opremljen je 8-slojnim PCB-om.

OS

Matična ploča je kompatibilna sa sustavom Microsoft Windows 10 64-bit / 11 64-bit.

Certifikacija

Matična ploča ima FCC, CE certifikat i spremna za ErP/EuP (potrebno je napajanje spremno za ErP/EuP).
