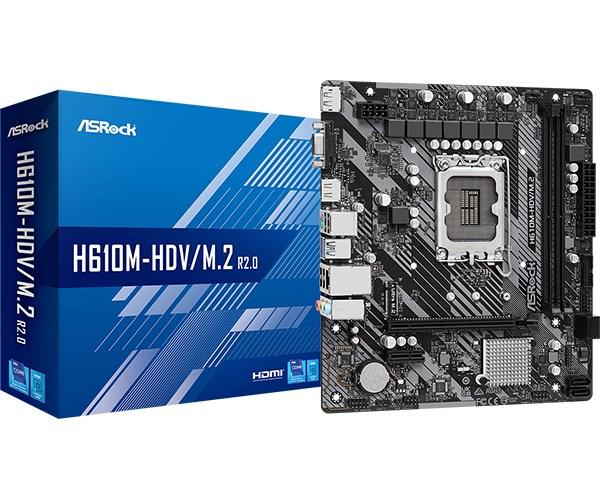

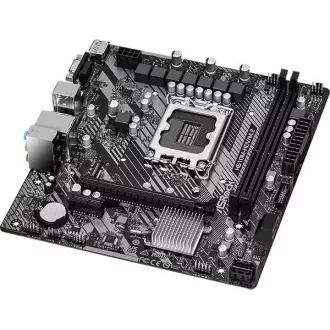

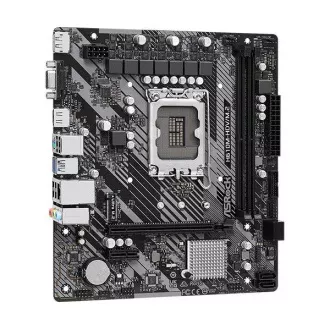

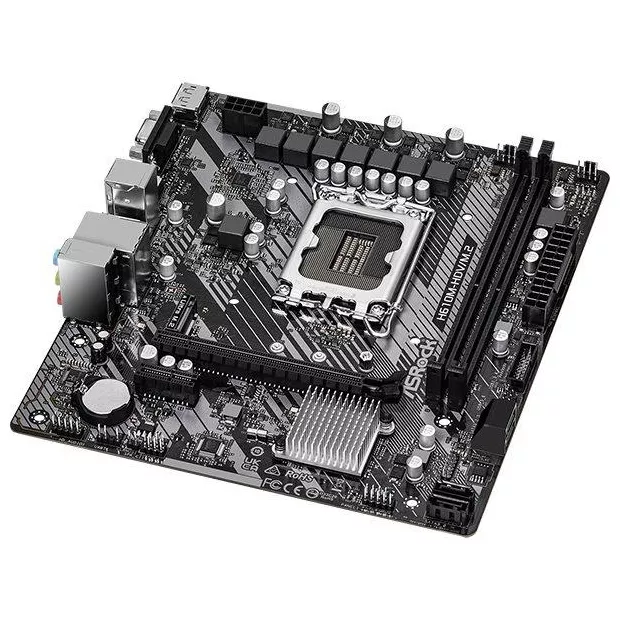

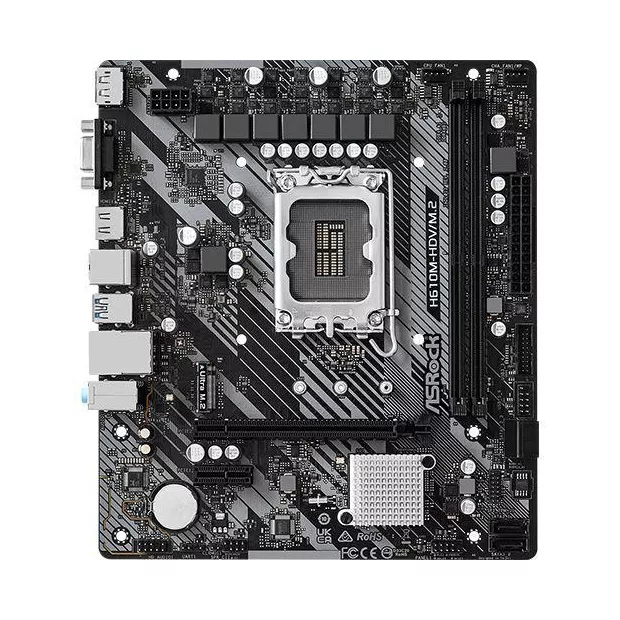

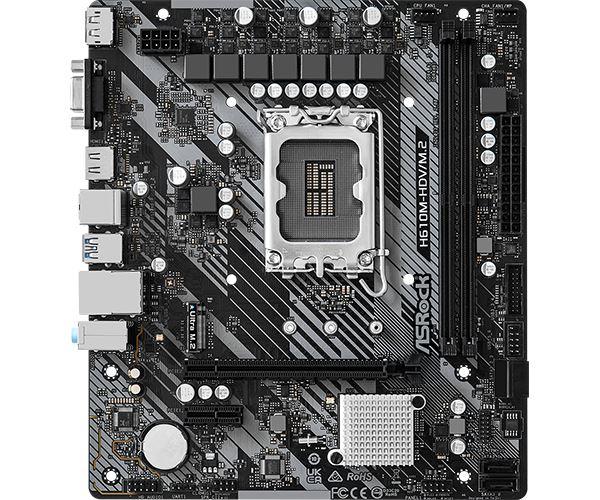

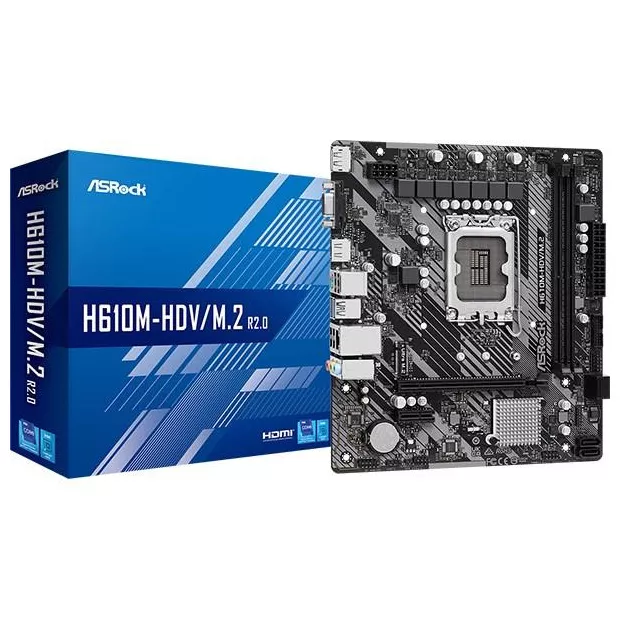

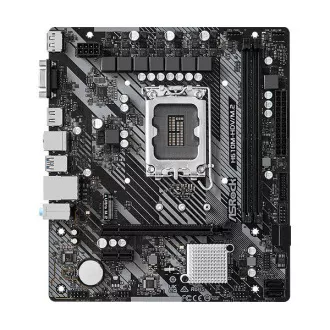

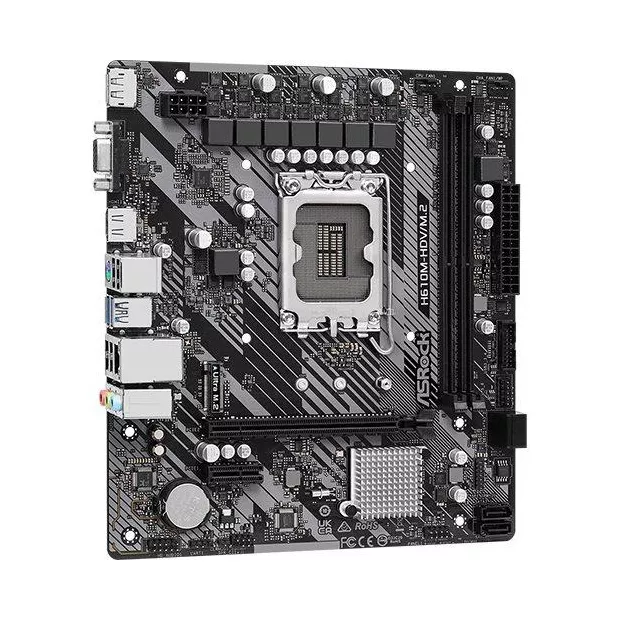

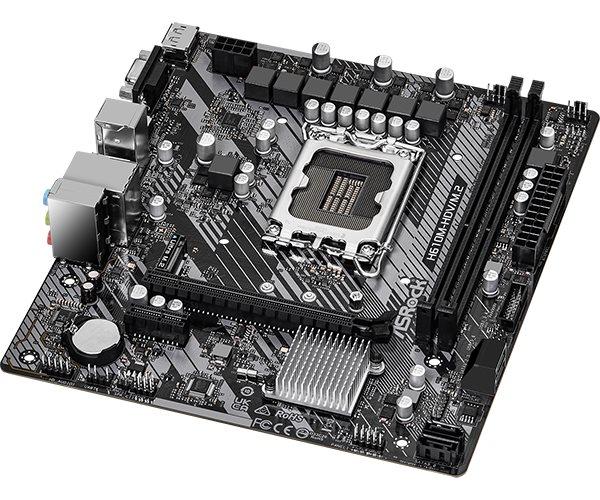

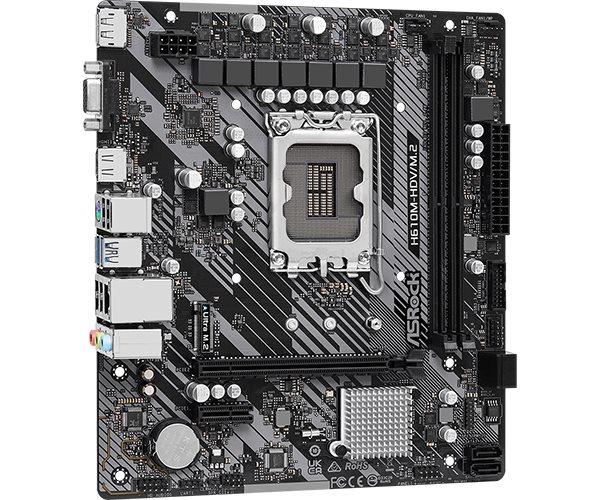

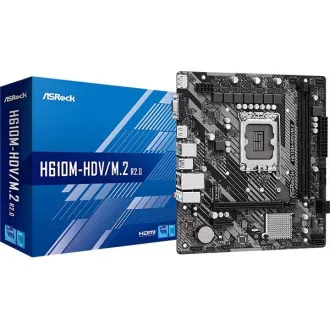

ASRock MB Sc LGA1700 H610M-HDV/M.2 R2.0, Intel H610, 2xDDR4, 1xDP, 1xHDMI, 1xVGA, mATX

Opis i parametri

ASRock MB Sc LGA1700 H610M-HDV/M.2 R2.0

Ključne karakteristike:

• Podrška za 14., 13. i 12. generaciju Intel Core procesora (LGA1700)
• Dizajn napajanja 6+1+1 faza
• Podrška za DDR4 3200MHz memoriju
• PCIe 4.0 x16, PCIe 3.0 x1
• Grafički izlazi: HDMI, DisplayPort, D-Sub
• Realtek ALC897 7.1 CH HD audio kodek

Procesor i čipset

Podržava 14., 13. i 12. generaciju Intel Core procesora (LGA1700). Nudi 6+1+1 fazni dizajn napajanja i podržava Intel Hybrid Technology i Intel Turbo Boost Max 3.0 Technology. Čipset je Intel H610.

Memorija

Podrška za tehnologiju dvokanalne DDR4 memorije. Ima 2 utora za DDR4 memoriju. Podržava DDR4 ne-ECC, memoriju bez međuspremnika do 3200. Podržava ECC UDIMM memorijske module (rade u ne-ECC načinu rada). Maksimalni kapacitet memorije sustava je 64 GB. Podržava Intel Extreme Memory Profile (XMP) 2.0.

Grafička umjetnost

Koristi grafičku arhitekturu Intel Xe (Gen 12). Nudi tri opcije za grafičke izlaze: D-Sub, HDMI i DisplayPort 1.4. Podržava HDMI 2.1 TMDS s maksimalnom rezolucijom do 4K x 2K (4096x2160) pri 60Hz. Podržava DisplayPort 1.4 s DSC (komprimiranim) s maksimalnom rezolucijom do 8K (7680x4320) pri 60Hz / 5K (5120x3200) pri 120Hz. Podržava D-Sub s maksimalnom rezolucijom do 1920x1200 pri 60Hz. Podržava HDCP 2.3 s HDMI 2.1 TMDS kompatibilnim i DisplayPort 1.4 priključcima.

Utori za proširenje

Za procesor postoji 1 PCIe 4.0 x16 (PCIE2) utor koji podržava x16 mod. Čipset nudi 1 PCIe 3.0 x1 (PCIE1) utor.

Skladištenje

Čipset nudi 1 Ultra M.2 utičnicu (M2_2, ključ M), koja podržava Type 2242/2260/2280 PCIe Gen3x4 (32 Gb/s) način rada. Postoje 4 SATA3 6.0 Gb/s konektora.

Ethernet

PCIE x1 Gigabit LAN 10/100/1000 Mb/s. Koristi Realtek RTL8111H. Podržava Wake-On-LAN, zaštitu od munje/ESD, energetski učinkovit Ethernet 802.3az i PXE.

Audio

7.1 CH HD audio (Realtek ALC897 Audio Codec). Podržava zaštitu od prenapona.

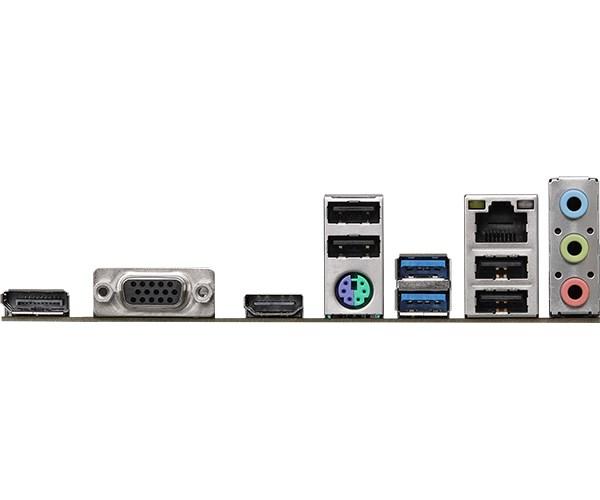

I/O priključci na stražnjoj ploči

1 x PS/2 priključak za miš/tipkovnicu, 1 x D-Sub priključak, 1 x HDMI priključak, 1 x DisplayPort 1.4, 2 x USB 3.2 Gen1 porta (podržava ESD zaštitu), 4 x USB 2.0 porta (podržava ESD zaštitu), 1 x RJ-45 LAN priključak s LED-om (ACT/LINK LED i SPEED LED), HD audio priključci: Linijski ulaz / Prednji zvučnik / Mikrofon.

Interni I/O konektori

1 x SPI TPM konektor, 1 x ulaz u kućište i konektor zvučnika, 1 x konektor za ventilator CPU-a (4-pinski), 1 x konektor za ventilator kućišta/pumpe za vodu (4-pinski) (pametna kontrola brzine ventilatora), 1 x 24 pin ATX konektor za napajanje, 1 x 8-pinski 12V konektor za napajanje, 1 x audio konektor na prednjoj ploči, 1 x USB 2.0 priključak (podržava 2 USB 2.0 priključka) (podržava ESD zaštitu), 1 x USB 3.2 Gen1 Header (podržava 2 USB 3.2 Gen1 priključka) (podržava ESD zaštitu).

Posebne karakteristike

ASRock Super Alloy, Premium Power Choke, Sapphire Black PCB, High Density Glass Fabric PCB, ASRock Ultra M.2 (PCIe Gen3x4), ASRock Full Spike Protection (za sve USB, Audio, LAN priključke), ASRock Live Update & APP Shop.

Softver

ASRock Motherboard Utility (A-Tuning), ASRock XFast LAN, ASRock EZ Mode, ASRock Full HD UEFI, ASRock Moji favoriti u UEFI-ju, ASRock Instant Flash.

BIOS

128 Mb AMI UEFI Legal BIOS s podrškom za višejezično GUI, događaji buđenja usklađeni s ACPI 6.0, podrška za SMBIOS 2.7, CPU Core/Cache, CPU Core/Cache Load-Line, CPU GT, CPU GT Load-Line, DRAM, +0,82 V PCH, +1,05 V PCH, VCCIN AUX, +1,8 V PROC, +1,05 V PROC Višestruko podešavanje napona.

Monitor hardvera

Tahometar ventilatora: CPU, Ventilatori kućišta/vodene pumpe, Tihi ventilator (automatsko podešavanje brzine ventilatora kućišta prema CPU temperaturi): CPU, Ventilatori kućišta/vodene pumpe, Kontrola više brzina ventilatora: CPU, Ventilatori kućišta/vodene pumpe, OTVORENO KUĆIŠTE otkrivanje, praćenje napona: CPU Vcore, DRAM, +0,82 V PCH, +1,05 V PCH, VCCIN AUX, VCCSA, +1,05 V PROC, +12 V, +5 V, +3,3 V.

Pribor

Vodič za brzu instalaciju, CD za podršku, I/O štit, 2 x SATA podatkovni kabel, 1 x vijak za M.2 utičnicu.

Operativni sustav

Podrška za Windows 11, Windows 10 64-bit.

Certifikacija

FCC, CE, ErP/EuP Ready (ErP/EuP Ready napajanje je potrebno).

Format

Micro ATX format: 8,66 inča x 7,6 inča, 22,0 cm x 19,3 cm, dizajn čvrstog kondenzatora.
